Absorbants Hyper

Notre gamme d’absorbants électromagnétiques dédiés aux essais Hyperfréquences

Nous avons développé toute une gamme d’absorbants spécifiques aux tests à effectuer :

• De mesures d’antennes (diagramme de rayonnement, VSWR, PIM),
• De vérification des systèmes RF (satellites, Wifi, téléphone mobile, 5G, etc …),
• De caractérisation de Radars ou de mesure de Surface Equivalente Radar.

Tous les modèles suivants sont utilisés dans de nouvelles installations ou pour la rénovation et la mise à niveau de chambres. Selon votre besoin, notre expertise nous permet de vous proposer les absorbants associés à un design de chambre, une instrumentation et une installation.

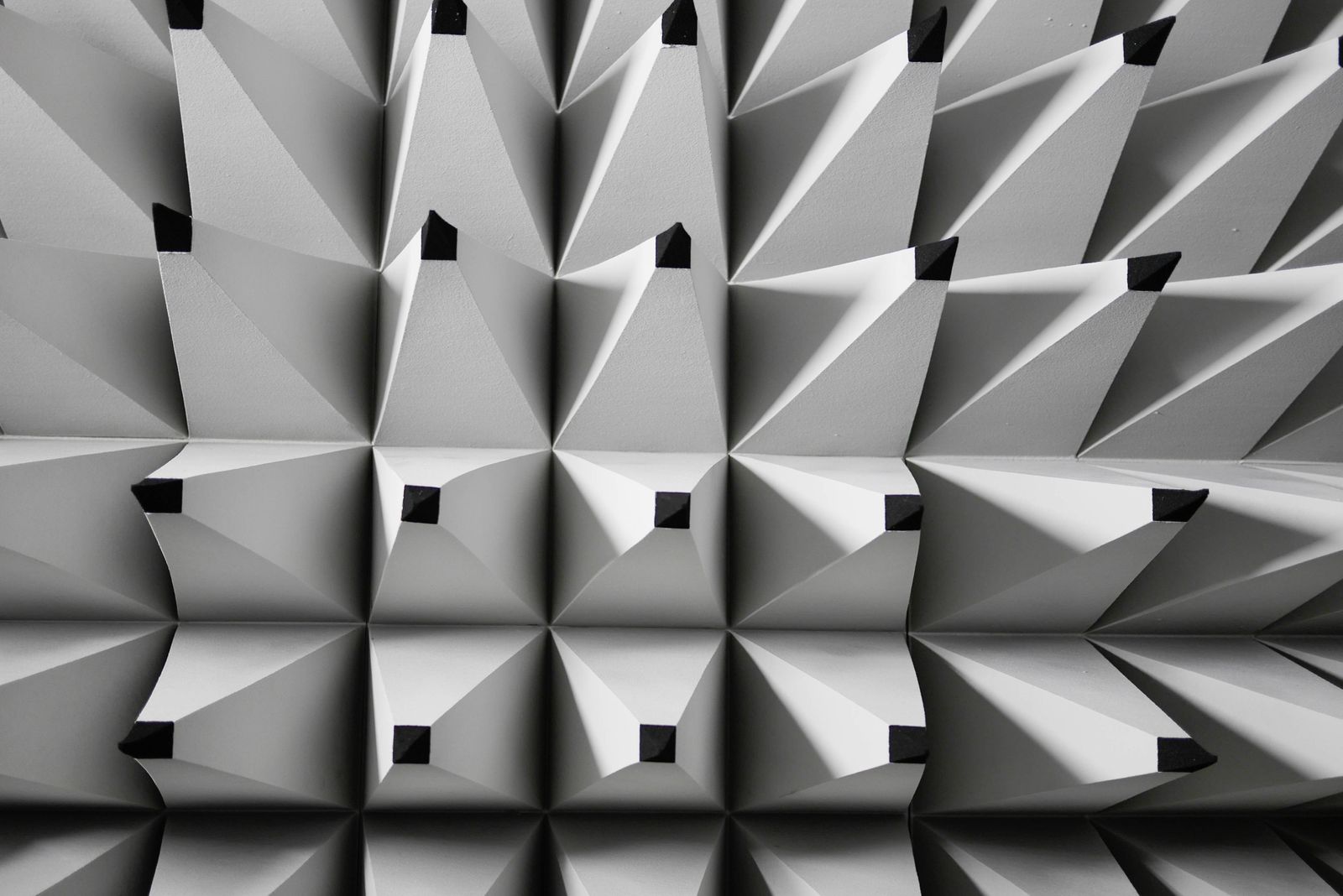

SEA-PM – Absorbants pyramidaux larges bandes

Absorbants pyramidaux utilisés pour le revêtement des chambres anéchoïques dédiées aux mesures d’antennes (compact ranges, Surface Equivalente Radar (SER), Over-The-Air (OTA), IoT, 5G …).

• Bande de fréquences : de 80 MHz à 110 GHz
• Tenue en puissance : 2 kW/m²
• Température maximale : + 160°C
• Dimensions : hauteur de quelques centimètres à plus d’1 mètre, bases de 610×610 mm ou 305×305 mm, sur-mesure possible
• Usage intérieur
• Pose : de manière linéaire ou en diamant, collé ou sur Velcro®

Nos atouts :

• Les SEA-PM offrent d’excellentes propriétés physiques et bénéfices ;
• LIV-coating disponible : apporte luminosité, souplesse et un large choix de couleurs ;
• Utilisation en salle blanche : ISO class 4 selon ISO 14644-1 ;
• Conformes aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : NRL 8093, DIN 4102-B2, ISO 11952-2, Euroclasse E ;
• Découpes en usine, blocs prêts à poser ;
• Design de chambres & calcul des performances globales de la chambre.

Gamme aux dimensions et performances variables selon le besoin et l’espace disponible.

SEA-MP – Absorbants mi-puissance

Absorbants conçus pour traiter des puissances élevées allant jusque 3.2 kW/m². Ils équipent les zones spécifiques des bases compactes et des chambres de mesures d’antennes dédiées aux mesures de télécommunications / sans fil, satellites, défense ….

• Bande de fréquences : de 80 MHz à 40 GHz
• Tenue en puissance : 3.2 kW/m²
• Température maximale : + 160°C
• Dimensions : 2 hauteurs disponibles de 470 et 660 mm, base de 610×610 mm
• Usage intérieur
• Pose : collé sur n’importe quelle surface plane ou sur Velcro®

Nos atouts :

• Garantie de 25 ans sur les performances RF des absorbants ;
• Nouveau produit développé par Siepel ;
• Modèle idéal pour les zones de champs forts intermédiaires et qui reste économiquement abordable ;
• LIV-coating bleu : apporte luminosité, souplesse et un large choix de couleurs ;
• Conformes aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : NRL 8093, DIN 4102-B2, ISO 11952-2, Euroclasse E ;
• Découpes en usine, prêts à poser ;
• Design de chambres, calcul des performances globales de la chambre.

SEA-HP – Absorbants haute puissance

Absorbants en nid-d’abeilles, ils permettent de traiter des puissances élevées allant jusqu’à 15 kW/m². Les SEA-HP équipent les zones spécifiques des bases compactes et des chambres de mesures d’antennes dédiées aux mesures de télécommunications / sans fil, satellites, défense …

• Bande de fréquences : de 300 MHz à 40 GHz
• Tenue en puissance : 15 kW/m² peut être augmenté par ventilation forcée
• Température maximale : + 200°C
• Dimensions : hauteur de 89 à 900 mm, base de 305×305 ou 610×610 mm, sur-mesure possible
• Usage intérieur
• Pose : collé sur n’importe quelle surface plane ou fixé sur des rails

Nos atouts :

• Garantie de 25 ans sur les performances RF des absorbants ;
• Modèle inévitable pour des puissances élevées ;
• Conformes aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : ISO 11925-2 Euroclass E, DIN 4102-B2 ;
• Découpes en usine, prêts à poser ;
• Design de chambres, calcul des performances globales de la chambre.

Gamme aux dimensions et performances variables selon le besoin et l’espace disponible.

SEA-WM – Absorbants dièdres

Absorbants droits, ils sont intégrés aux bases compactes et chambres anéchoïques. Les SEA-WM sont conçus pour garantir des performances élevées dans les chambres offrant des angles d’incidence supérieurs à 50°. La forme en dièdre des SEA-WM, guidant l’onde réfléchie, s’intègrent dans des chambres anéchoïques pour la mesure de diagrammes d’antennes ou de Surface Equivalente Radar.

• Bande de fréquences : de 200 MHz à 40
• Tenue en puissance : 1.5 kW/m²
• Température maximale : + 160°C
• Dimensions : hauteur de 210 à 660 mm, base de 305×305 ou 610×610 mm, sur-mesure possible
• Usage intérieur
• Pose : collé sur n’importe quelle surface plane ou sur Velcro®

Nos atouts :

• Les SEA-WM vous offrent d’excellentes propriétés et bénéfices ;
• LIV-coating disponible : apporte luminosité, souplesse et un large choix de couleurs ;
• Utilisation en salle blanche : ISO classe 4 selon ISO 14644-1 ;
• Conformes aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : NRL 8093 (test 1,2,3), DIN 4102-82, ISO 11952-2, Euroclasse E ;
• Découpes en usine, prêts à poser ;
• Design de chambres, calcul des performances globales de la chambre.

Gamme aux dimensions et performances variables selon le besoin et l’espace disponible.

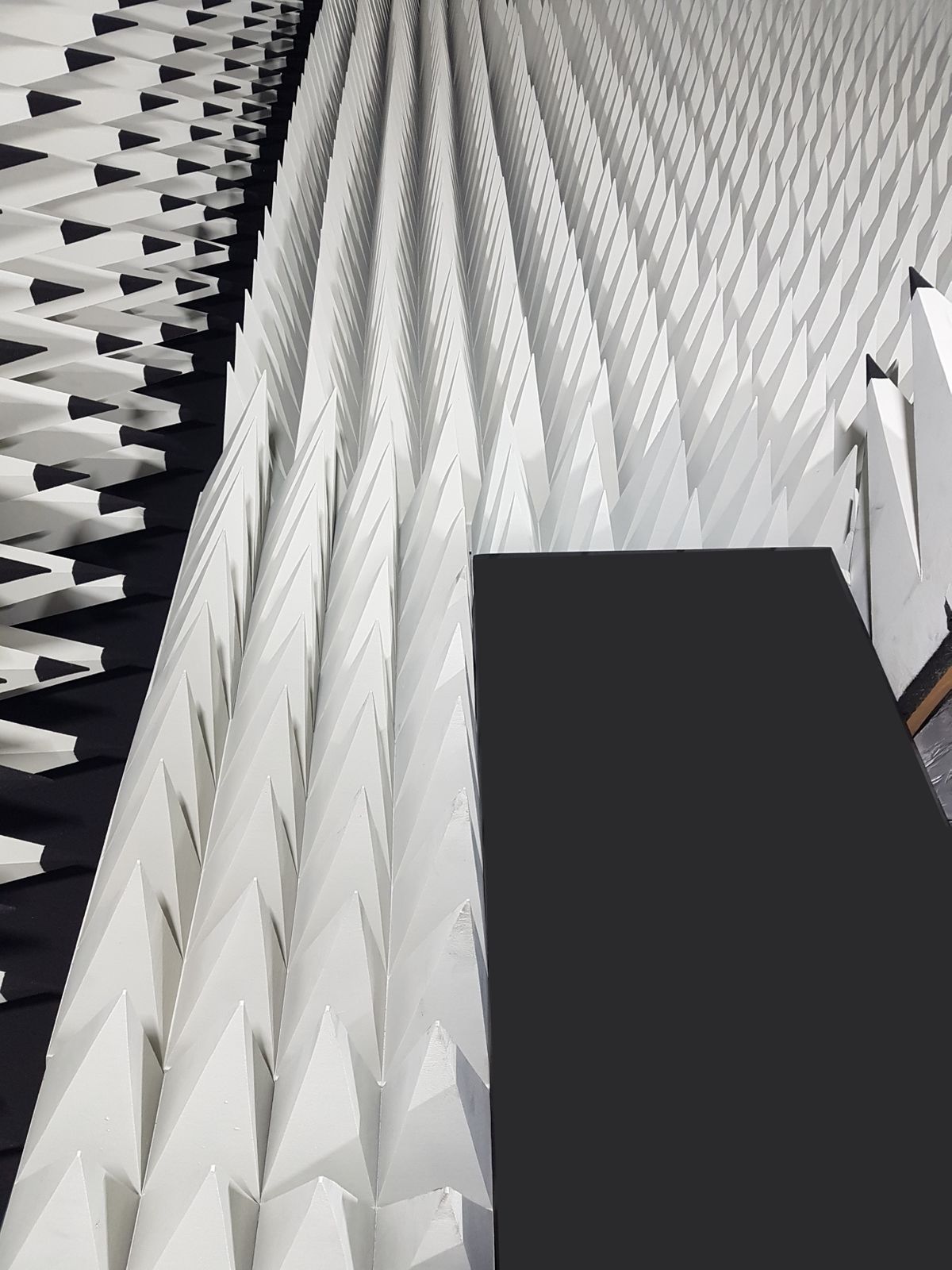

SEA-WW – Absorbants piétonniers

Absorbants plats et rigides, leur technologie (mousses enveloppées d’une couverture en vinyle) permet l’accès à l’équipement dans une chambre entièrement anéchoïque.

• Bande de fréquences : de 200 MHz à 18 GHz
• Tenue en puissance : 1.3 kW/m²
• Température maximale : + 70°C
• Dimensions : épaisseur de 200 à 780 mm, taille standard de 1220×610 mm, sur mesure possible
• Usage intérieur
• Pose : posé sur le sol, facilement transportable

Nos atouts :

• Spécifications des SEA-WW sont prises en compte dans le calcul des performances globales de la chambre,
• Facile à transporter et à nettoyer,
• Taille et forme personnalisable selon le site d’essai,
• Conformes aux réglementations REACH & RoHS.

Gamme aux dimensions et performances variables selon le besoin et l’espace disponible.

SEA-MLM – Absorbants multicouches

SEA-MLM est une série d’absorbants haut de gamme à large bande multicouches. Deux références sont proposées : SEA-3LM (3 couches) et SEA-5LM (5 couches). Ils sont utilisés pour couvrir toutes les surfaces métalliques, les mâts et les socles d’antenne. Ils aident aussi à réduire les effets de couplage entre les antennes. Malgré une faible épaisseur apparente, les SEA-MLM offrent de fort niveau d’absorption.

• Bande de fréquences : de 100 MHz à 100 GHz
• Tenue en puissance : SEA-5LM = 1.2 kW/m² ; SEA-3LM = 1.5 kW/m²
• Température maximale : + 160°C
• Dimensions : épaisseur de 18 à 350 mm, taille standard de 610×610 mm, sur mesure possible
• Usage intérieur
• Pose : collé sur n’importe quelle surface ou sur Velcro®

Nos atouts :

• Optimisation de l’espace grâce à leur faible épaisseur ;
• Peuvent être facilement découpés pour s’adapter à des surfaces complexes ;
• LIV-coating disponible : apporte luminosité, souplesse et un large choix de couleurs ;
• Utilisation en salle blanche : ISO class 4 selon ISO 14644-1 ;
• Conformes aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : NRL 8093 (test 1,2,3), DIN 4102-82, ISO 11952-2, Euroclasse E ;
• Découpes en usine, prêts à poser.

Gamme aux dimensions et performances variables selon le besoin et l’espace disponible.

SEA-F – Absorbants plats

Absorbants plats permettant le revêtement des angles dans des chambres entièrement anéchoïques et semi-anéchoïques.

• Bande de fréquences : 200 MHz to 40 GHz
• Réflectivité typique : -10 dB selon la fréquence
• Tenue en puissance : 1.6 kW/m²
• Température maximale : + 160°C
• Dimensions : épaisseur de 20 à 200 mm, taille standard de 610 x 1220 mm, sur mesure possible
• Usage intérieur
• Pose : collés sur n’importe quelle surface ou Velcro®

Nos atouts :

• Les SEA-F vous offrent d’excellentes propriétés et bénéfices ;
• Une qualité et un prix optimal ;
• LIV-coating disponible : apporte luminosité, souplesse et un large choix de couleurs ;
• Utilisation en salle blanche : classe 4 selon ISO 14644-1 ;
• Conformes aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : NRL 8093 (test 1,2,3), DIN 4102-82, ISO 11952-2, Euroclasse E ;
• Découpes en usine, prêts à poser.

Gamme aux dimensions et performances variables selon le besoin et l’espace disponible.

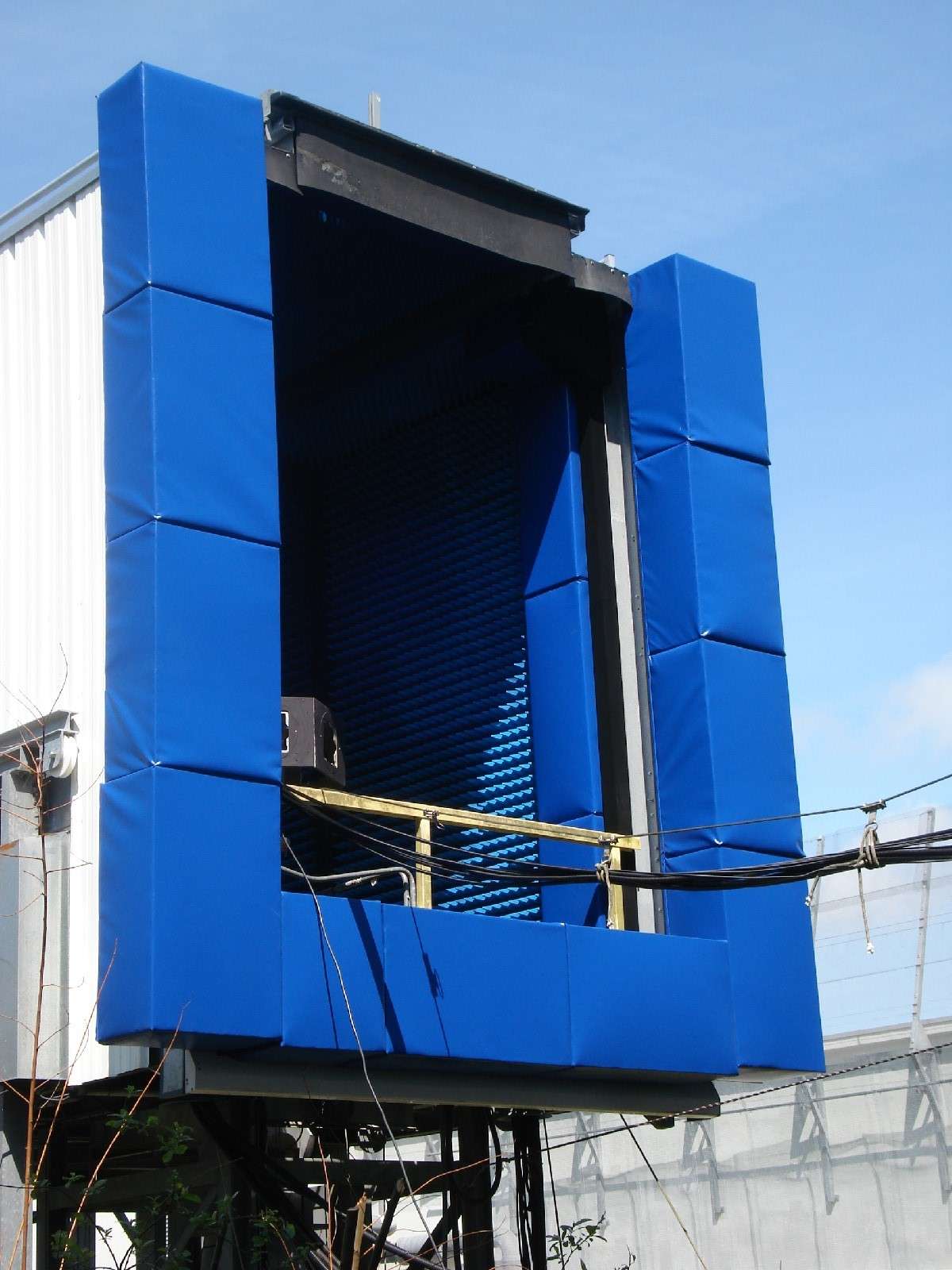

SEA-WP – Absorbants résistants aux intempéries

Les SEA-WP sont des absorbants pyramidaux scellés dans un revêtement garantissant l’étanchéité du matériau. Ils s’utilisent donc en extérieur pour couvrir les zones métalliques, réduire la Surface Equivalente Radar …

• Bande de fréquences : de 200 MHz à 40 GHz.
• Tenue en puissance : 1.3 kW/m²
• Température maximale : + 70°C
• Dimensions : épaisseur de 195 à 800mm, taille standard de 600 x 1220 mm, sur-mesure possible
• Usage extérieur
• Pose : œillets non métalliques sur l’absorbant ou avec des brides

Nos atouts :

• Les SEA-WP vous offrent d’excellentes propriétés et bénéfices,
• Robustesse garantie permettant de résister aux environnements difficiles et aux mauvaises conditions météorologiques,
• Forme et taille personnalisable,
• Conformité aux réglementations REACH & RoHS.

Gamme aux dimensions et performances variables selon le besoin et l’espace disponible.

SEA-CM – Absorbants à circonvolution

Les SEA-CM sont des absorbants à circonvolution généralement utilisés pour recouvrir les mâts ou positionneurs d’antennes dans des chambres anéchoïques. Absorbants de faible hauteur, ils permettent de travailler sur des hautes fréquences.

• Bande de fréquences : de 1 GHz à 40 GHz
• Tenue en puissance : 2 kW/m²
• Température maximale : + 160°C
• Dimensions : 2 hauteurs disponibles de 80 à 150 mm, base de 610×610 mm
• Usage intérieur
• Pose : fixés avec de la colle sur n’importe quelle surface plane ou sur Velcro.

Nos atouts :

• Les SEA-CM vous offrent d’excellentes propriétés et bénéfices ;
• LIV-coating disponible : apporte luminosité, souplesse et un large choix de couleurs ;
• Utilisation en salle blanche : classe 4 selon ISO 14644-1 ;
• Conformes aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : ISO 11925-2 Euroclass E, NRL 8093 (Test 1,2,3), DIN 4102 (class B2) ;
• Découpes en usine, prêts à poser.

Gamme aux dimensions et performances variables selon le besoin et l’espace disponible.
