Modèles pour essais CEM
Chambre réverbérante : comment choisir ?
Le choix d’une chambre réverbérante s’effectue selon trois critères principaux :
- Les dimensions de l’équipement sous test (EST),
- La gamme de fréquences de travail,
- Le niveau de puissance disponible et le niveau de champ désiré.
Les CRBM de grandes dimensions permettent de travailler à des fréquences basses et d’obtenir des niveaux de champs normalisés minimums attractifs (champ obtenu avec 1 Watt).
Les petites chambres réverbérantes sont utilisables en hautes fréquences et offrent des niveaux de champ normalisés élevés.
| EOLE 80 | EOLE 100 | EOLE 200 | EOLE 400 | EOLE 1000 | |
|---|---|---|---|---|---|
| Fréquence basse d’utilisation (LUF) selon MIL STD 461, IEC/EN 61000-4-21 selon DO 160, ISO 11452-11 |
≥80 MHz ≥ 80 MHz |
≥100 MHz ≥ 100 MHz |
200 MHz ≥ 100 MHz avec option |
≥ 400 MHz ≥ 100 MHz avec option |
≥ 1000 MHz ≥ 1000 MHz |
| Volume de travail Longueur x largeur x hauteur |
4.10 x 3.30 x 2.00 m | 3 x 2.44 x 2.11 m | 2.6 x 1.6 x 1.8 m | 2.36 x 1.25 x 1.16 m | 0.72 x 0.56 x 0.40 m |
| Dimensions externes (incluant raidisseurs) | 9.57 x 6.80 x 5.40 m | 7.65 x 5.17 x 4.52 m | 4.88 x 3.76 x 3.12 m | 3.15 x 2.52 x 3.25 m | 1.02 x 1 x 1.77 m |
| Dimensions internes | 9.30 x 6.10 x 4.96 m | 7.44 x 4.96 x 4.11 m | 4.84 x 3.72 x 2.86 m | 3.11 x 2.48 x 2.86 m | 0.98 x 0.82 x 1.24 m |
| Parois internes | Acier | Acier | Acier ou aluminium | Aluminium | Aluminium |

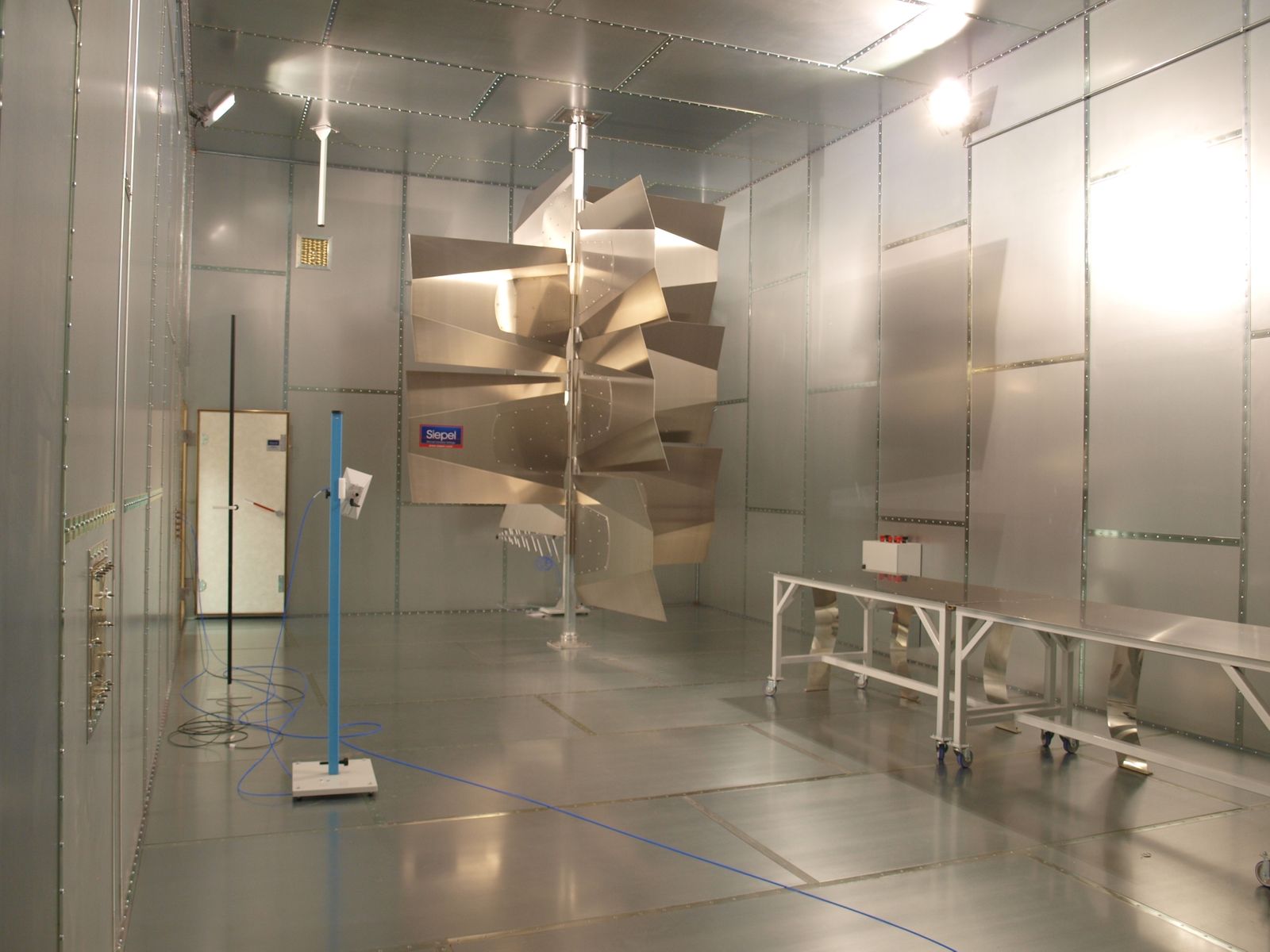

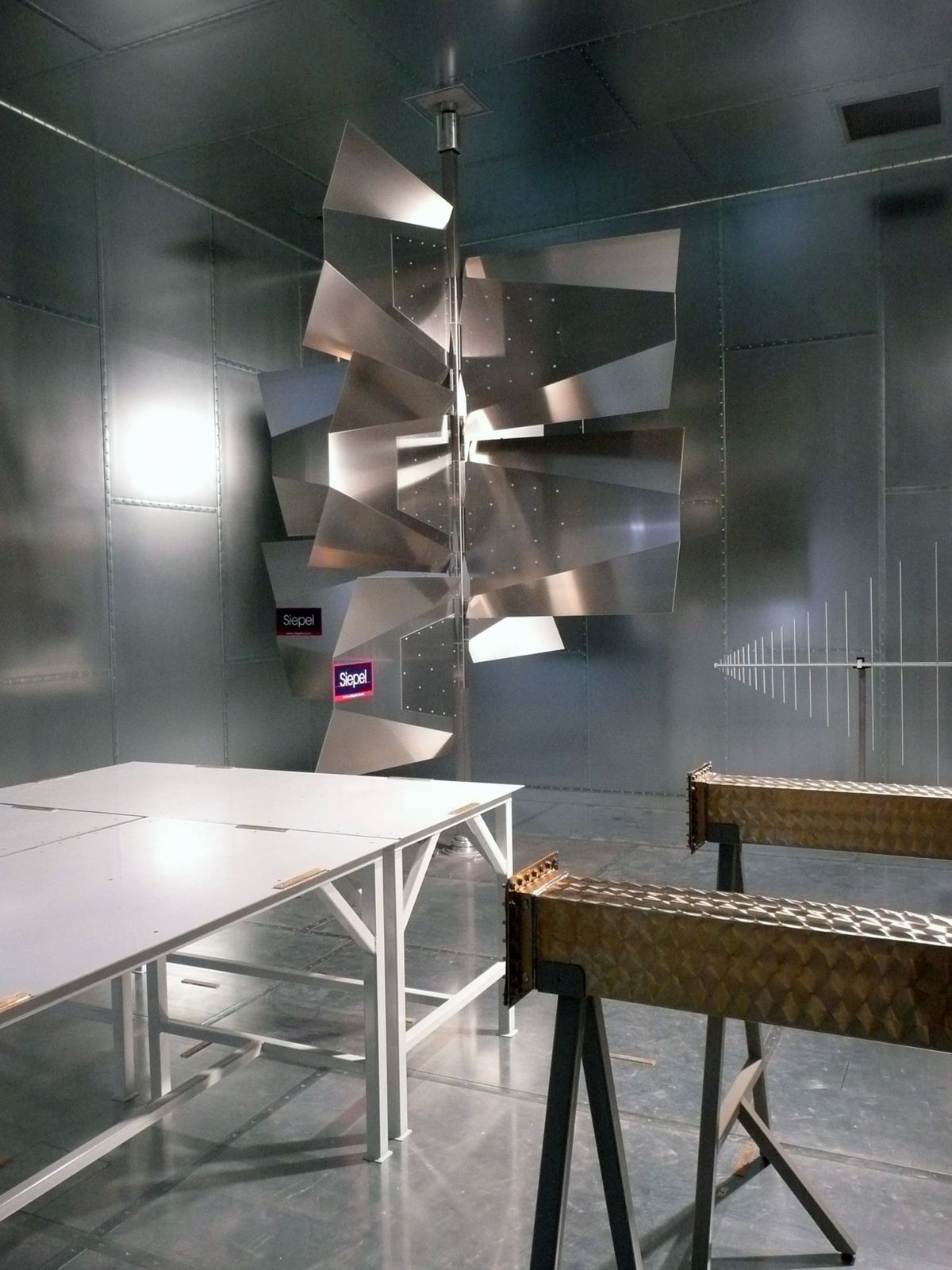

EOLE 80
Applications : Défense / Automobile / Aéronautique
Essais : selon les normes RTCA DO 160 et MIL STD 461 entre 80 MHz et 40 GHz
Prédiction de champs E pour 1W :
Selon les normes EN61000-4-21 & MIL STD 461

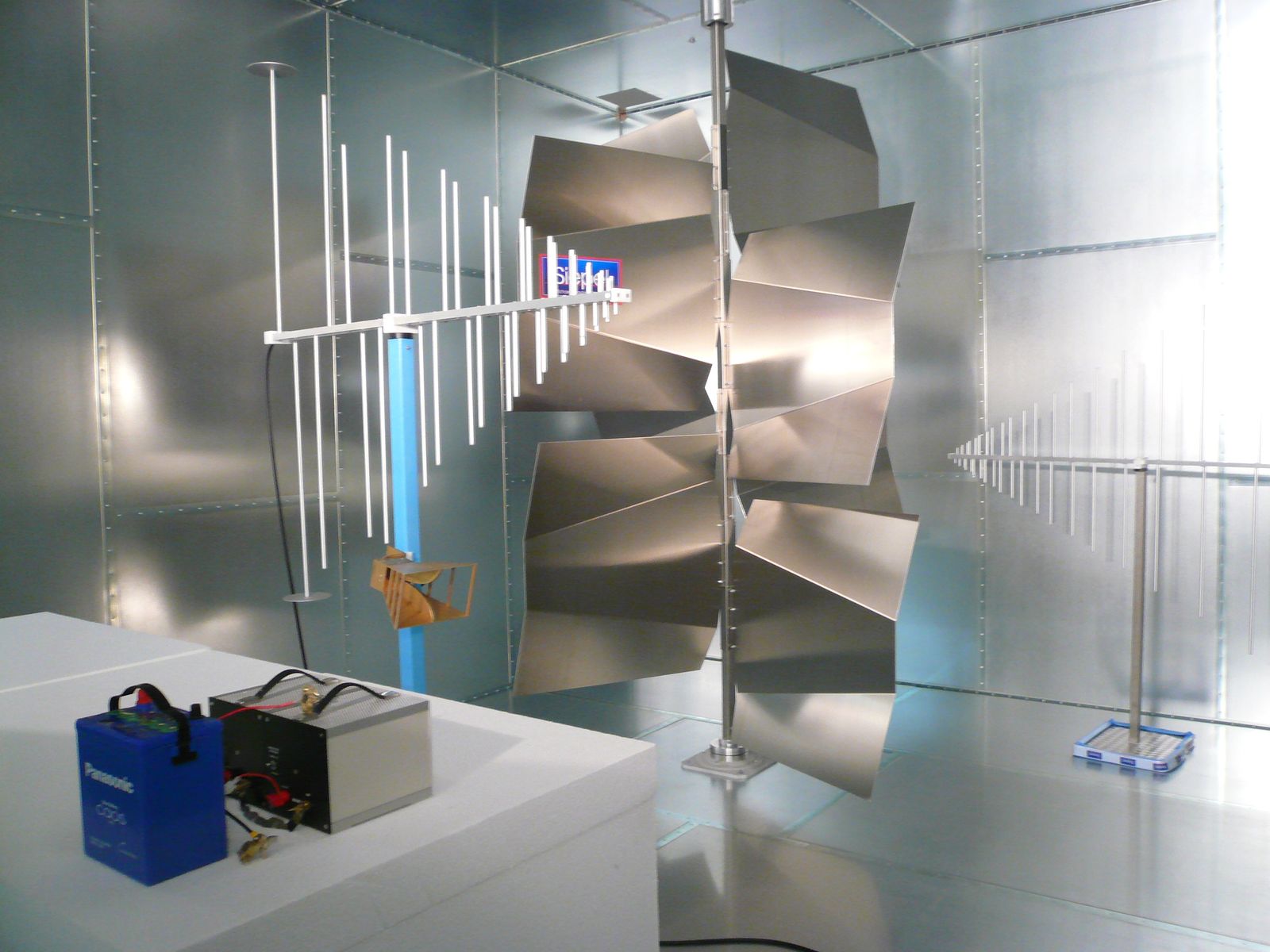

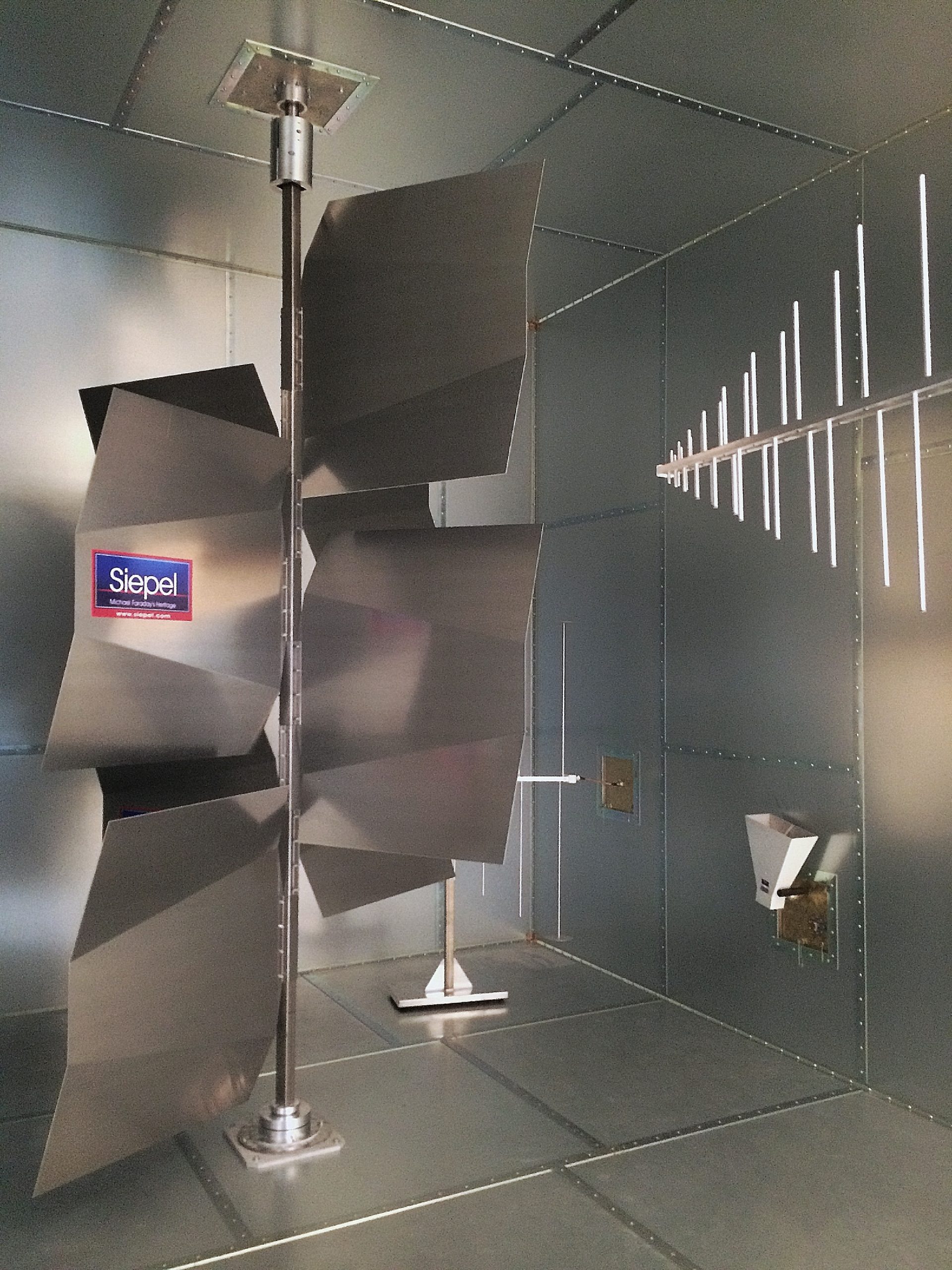

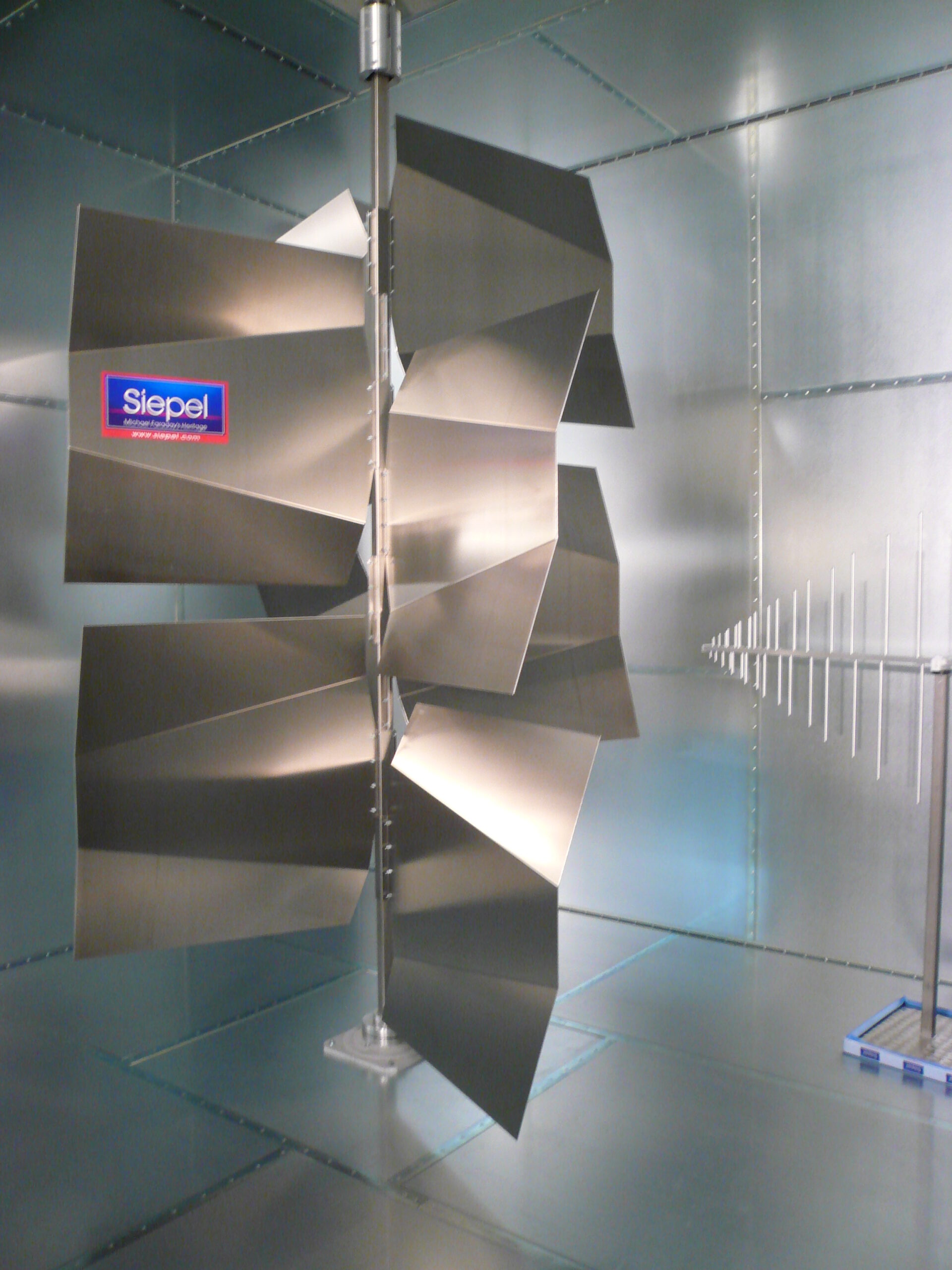

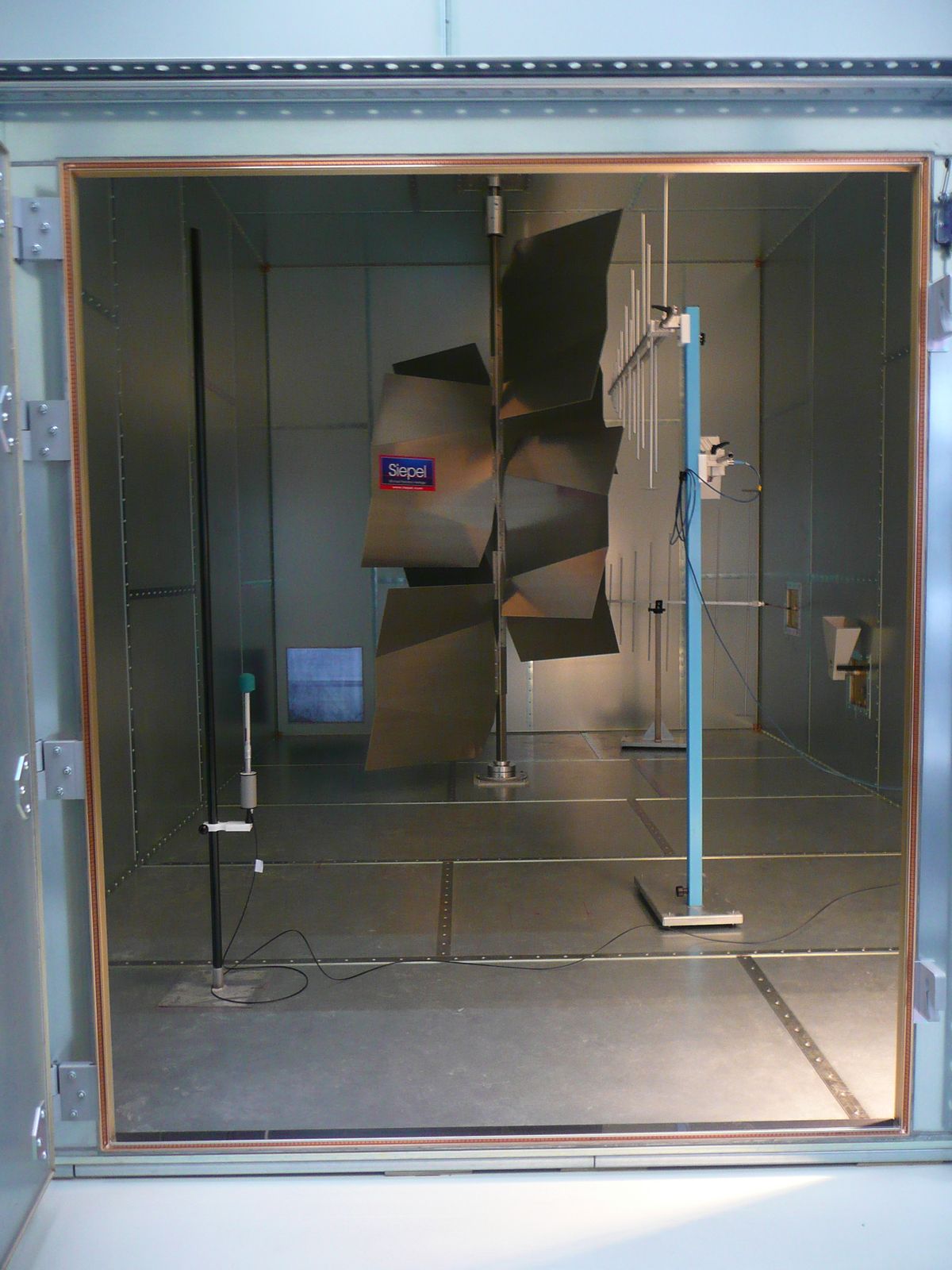

EOLE 100
Applications : Défense / Automobile / Aéronautique
Essais : selon la norme RTCA DO 160 (MIL STD 461) entre 100 MHz et 40 GHz
Prédiction de champs E pour 1W :
Selon la norme DO160
Selon les normes EN61000-4-21 & MIL STD 461

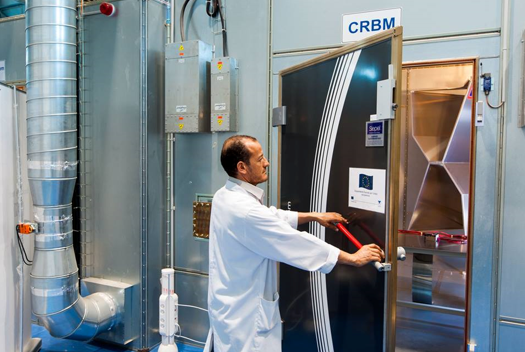

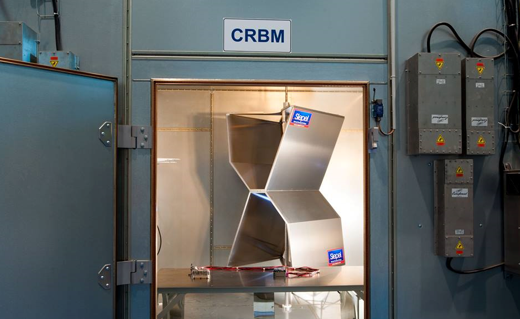

EOLE 200
Applications : Défense / Automobile / Aéronautique
Essais : selon les normes RTCA DO 160 et MIL STD 461 entre (100) 200 MHz et 40 GHz
Prédiction de champs E pour 1W :
Selon la norme DO160
Selon les normes EN61000-4-21 & MIL STD 461

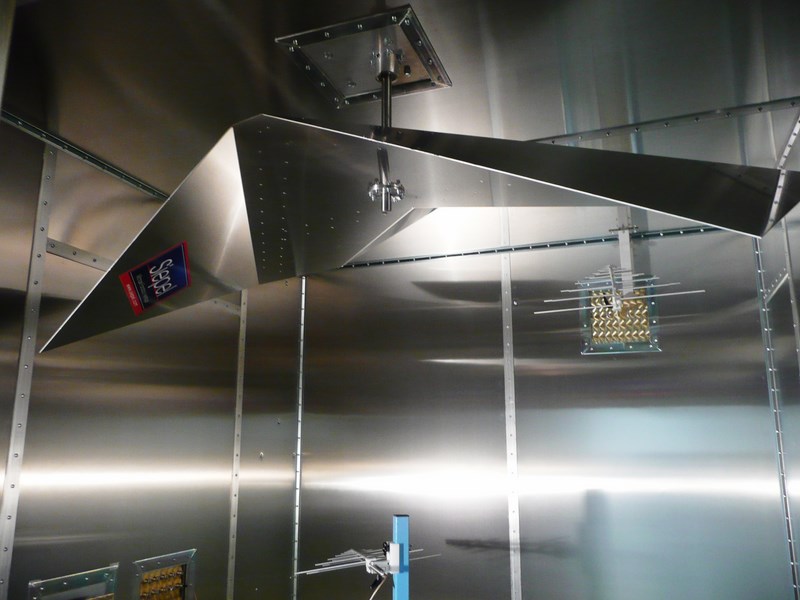

EOLE 400
Applications : Défense / Automobile / Aéronautique
Essais : selon les normes RTCA DO 160 et MIL STD 461 entre (100) 400 MHz et 40 GHz
Prédiction de champs E pour 1W :
Selon la norme DO160
Selon les normes EN61000-4-21 & MIL STD 461

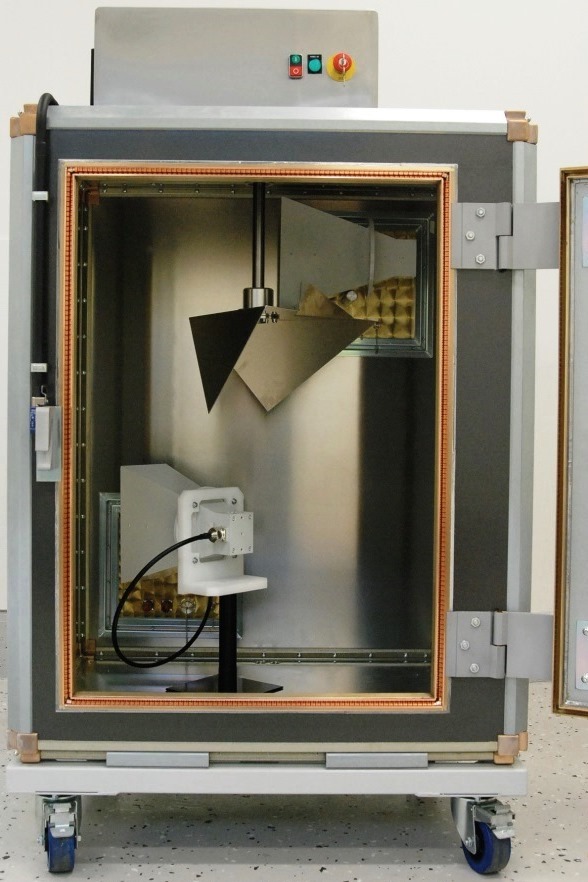

EOLE 1000
Applications : Défense / Aéronautique
Essai CEM d’immunité rayonnée selon les normes RTCA DO160 et MIL STD 461
Avantages :
- espace occupé dans les laboratoires considérablement réduit,
- coûts d’acquisition amplificateurs + moyen d’essai optimisé.
Prédiction de champs E pour 1W :
Selon la norme DO160
Selon les normes EN61000-4-21 & MIL STD 461

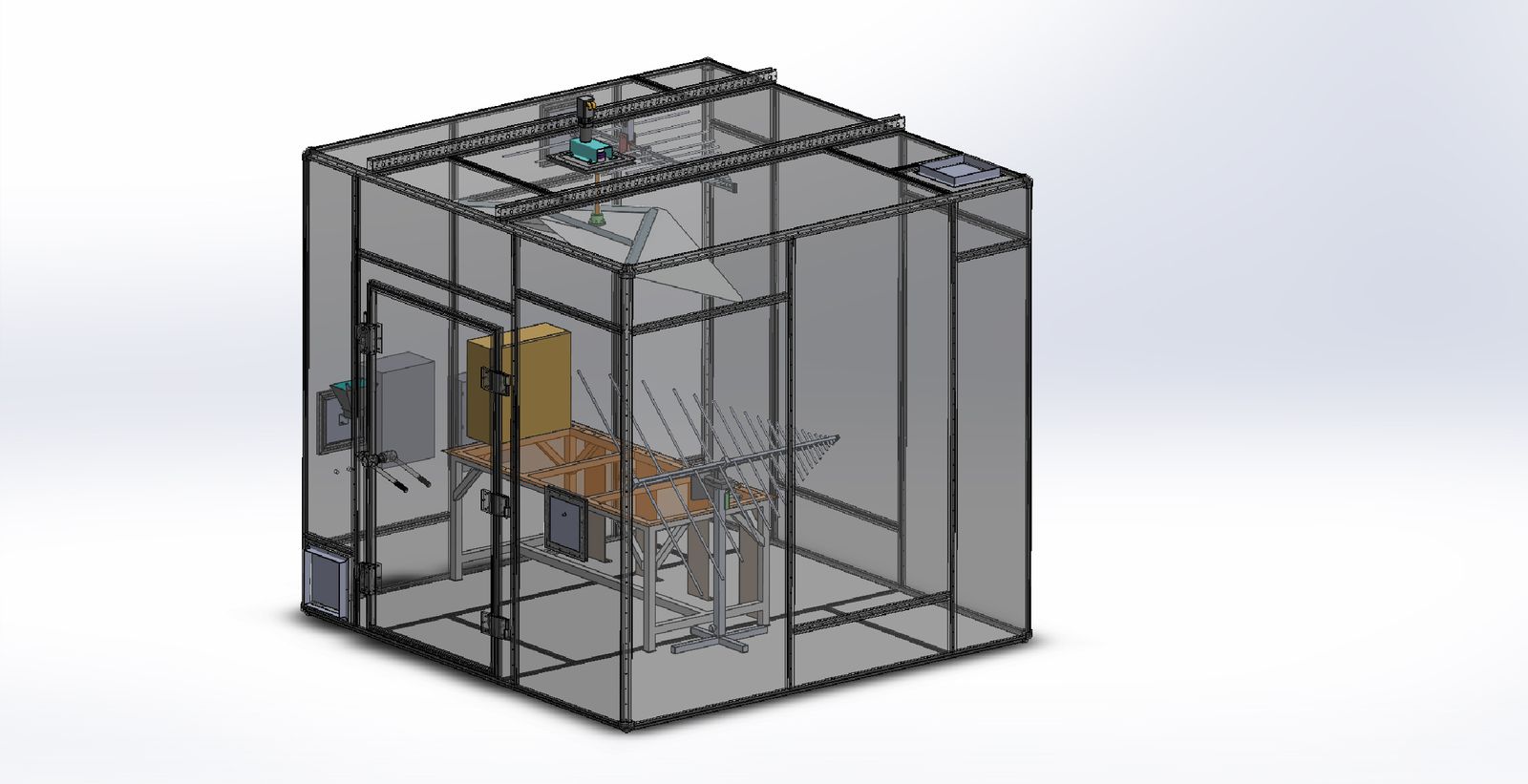

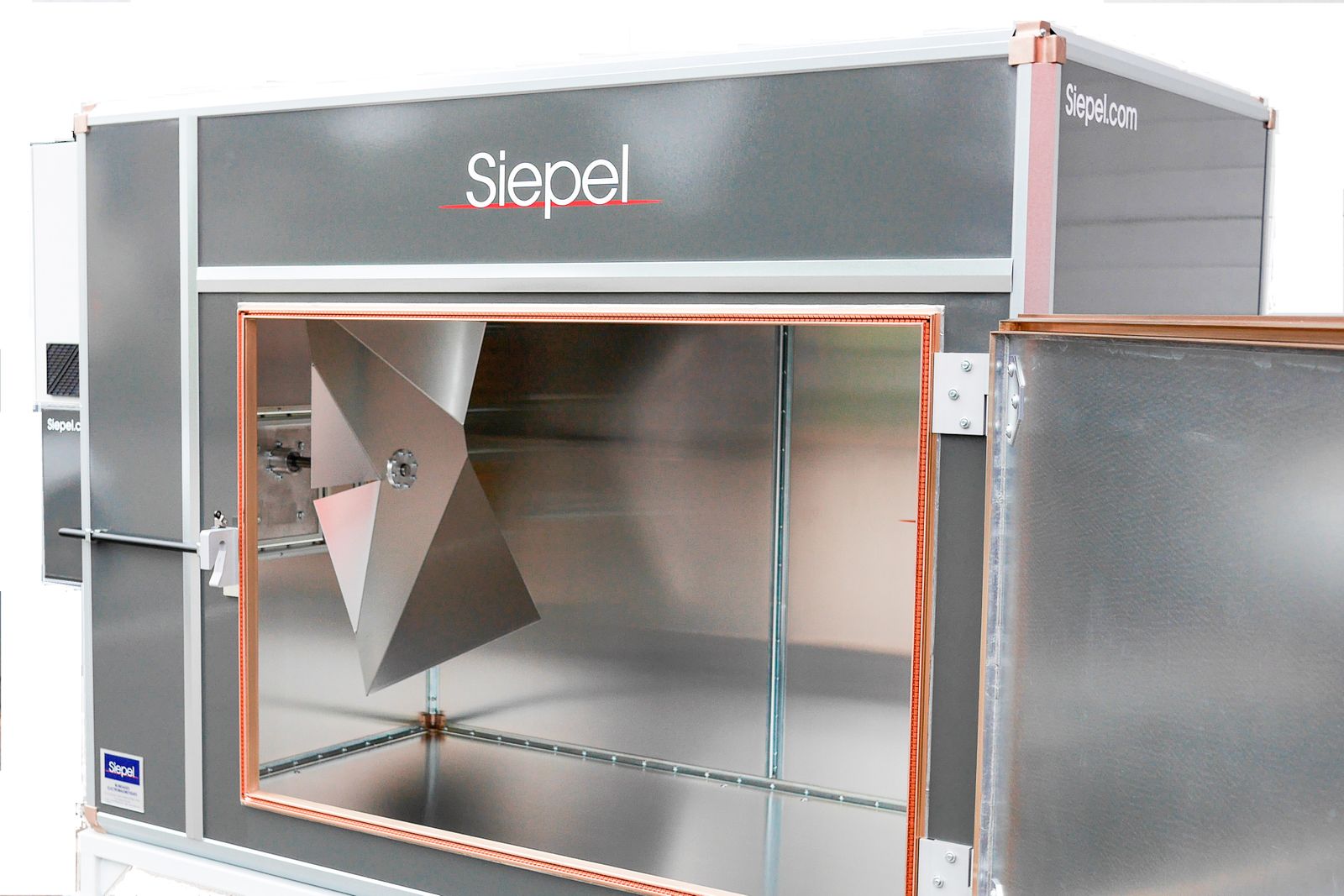

CRBM personnalisable
Ces modèles ont été définis pour répondre aux attentes les plus courantes du marché. Étant concepteur et fabricant, les dimensions peuvent être adaptées pour répondre à votre besoin spécifique ou aux contraintes du local d’implantation. Sur demande et cahier des charges, une solution personnalisée ou une combinaison de plusieurs CRBM peut aussi vous être proposée.
Compléments de chambres réverbérantes
Option pour diminuer la fréquence basse : LUF extender
Nous avons développé une solution permettant d’abaisser la fréquence de travail des Eole 200 & Eole 400 à 100 MHz sans augmenter la taille de la CRBM : seul le volume de travail est légèrement réduit. Consultez-nous pour en savoir plus !

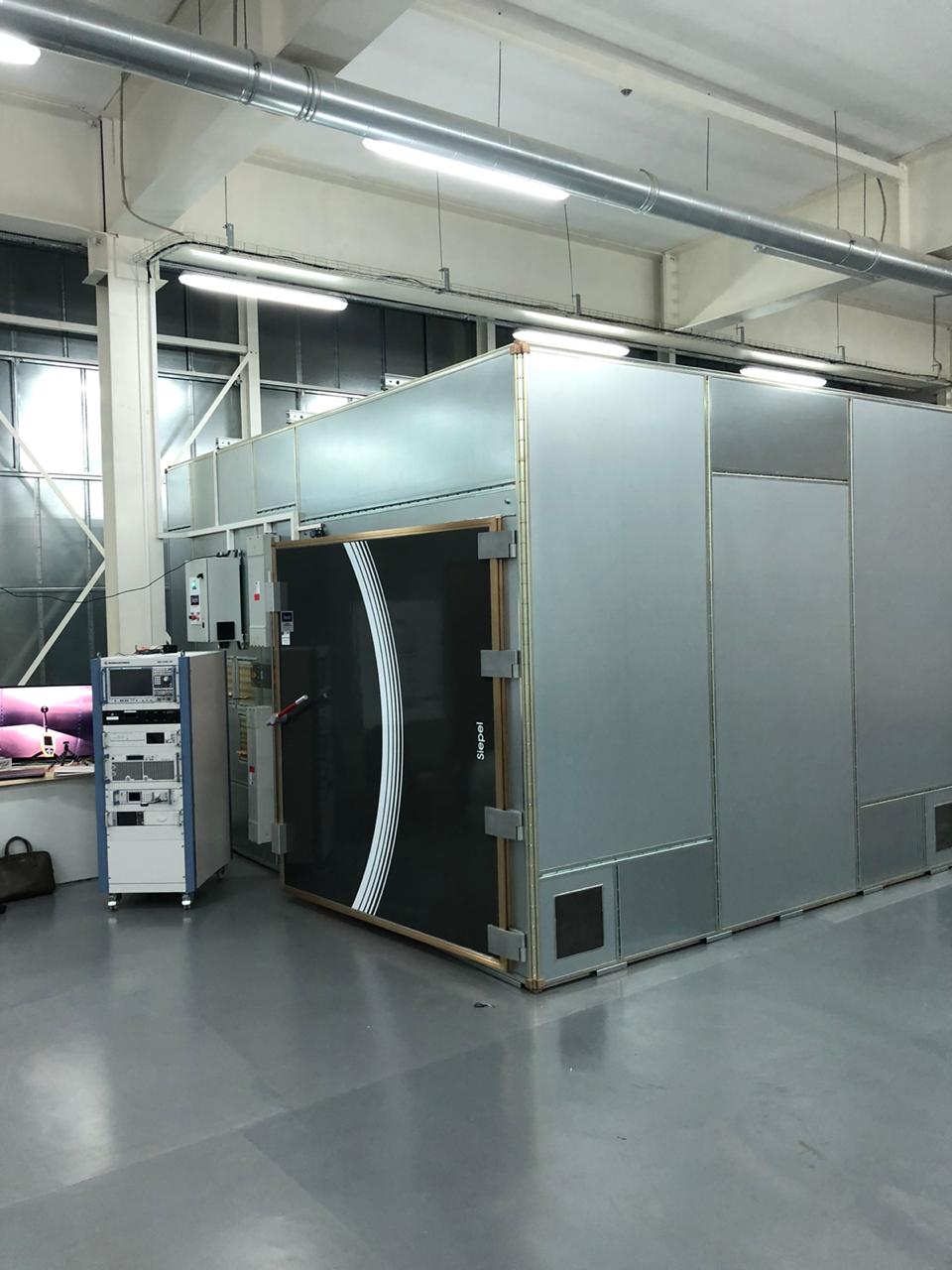

Système de mesures incluant CRBM et instrumentation
Vous souhaitez un système clé en main ? nous pouvons vous conseiller ou définir le moyen d’essais dans sa globalité et déterminer la puissance de sortie requise pour les amplificateurs en prenant en compte les pertes de câbles coaxiaux, de filtres harmoniques.
Mesures de cages réverbérantes
Référez-vous à la page dédiée aux prestations de mesures pour en savoir plus.
Notre engagement sur les performances de CRBM
Quel que soit le modèle proposé, nous vous indiquons dès le stade commercial les champs E normalisés qui seront obtenus avec 1 watt de puissance injectée. Après installation, des mesures de vérification viennent confirmer ces résultats attendus.
